摘要：利用凯星“KaiStar新一代电力线载波通信技术”，实现智慧工业园·能源物联网远程监管与控制系统平台。通过电力线载波进行通讯，通过载波数据集中器、载波网络优化器、各类采集器、控制器等，完成对现场大数据上传和远程控制。
　　关键词：电力线载波、集中器、水表采集器、电力采集器、压缩空气采集、空调控制器、热量表采集器等。

　　1、概述

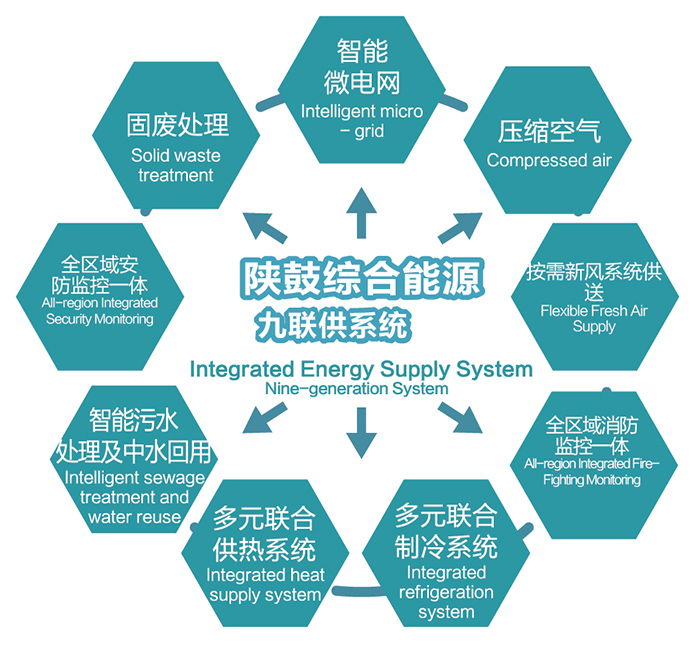

　　陕西鼓风机（集团）有限公司，借助“互联网+”、大数据技术与能源产业的有机融合，投资建成区域能源、资源全循环利用及运营管理中心，凯星电子受邀成为能源互联岛的一位成员，利用“KaiStar新一代电力线载波通信技术”，为陕鼓设计实施完成了工业园区设备能源系统的远程监测与控制服务，进而可实现系统大数据运营互联。

　　2、系统组成
　　v数据采集端
　　电表、采集器、集中器、优化器、控制器低压电力线组成的电力载波传输网络
　　集中器、以太网、前置处理机组成的实时数据处理系统
　　v局域网
　　数据采集端与服务器组之间的数据交换载体
　　v核心服务器组
　　数据库服务器、应用服务器、Web发布集群

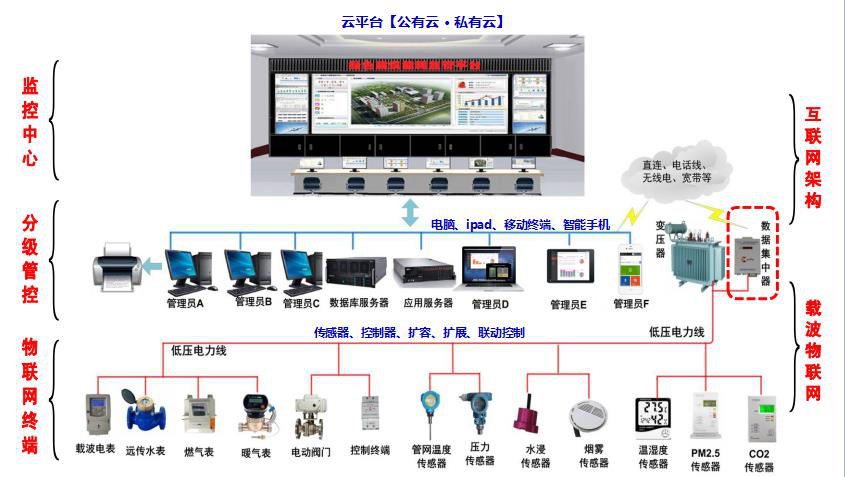

　　3、系统组网结构

　　（1）数据采集终端层
　　按照设备清单内容，合理配置载波数据集中器、载波网络优化器、水表采集器、电表采集器、压缩气体采集器、控制器等，硬件合理组网，构成“数据采集终端层”。
　　（2）数据传输层
　　在数据采集终端层基础上，以变压器数量配置数据集中器，形成数据传输层，其一是承接监控中心发出控制指令，而后向各采集终端发送；其二是集中各采集终端数据向监控中心传输。在设计技术方案中起承上启下的作用。
　　（3）平台软件系统
　　系统分为数据采集终端层、数据传输层和平台软件系统，从功能实现上为软件实现和硬件功能有机统一。
　　硬件系统主要由远传表具，能耗终端控制设备以及数据传输层的数据集中器构成的采集和控制网络，自动化的采集各类能源数据，根据管控平台下发的指令线存储至数据集中器中，预设控制策略完成控制终端的远程控制。
　　软件系统主要由能耗管控平台软件组成，同时包含平台软件功能支撑的数据库、服务器等，接收硬件系统传输的能耗数据信息和控制状态反馈信息，进行汇总、统计、分析，完成各项逻辑业务，将数据以多种阅览方式展现。
　　4、系统实现的功能：
　　用电计量、监测系统：
　　在生活区、车间、质量楼、生产楼、变电所共计102个点位，对102个点位进行用电计量和安全监测。
　　电能总计量、实时在线查看功能、电量实时图形展现功能、用电明细查询功能、用电统计功能、用电分类分项分析功能、用电节能控制、用电监测管理功能、系统管理功能、批量通断电等功能。
　　给水、暖管网监测系统:
　　在技术楼、叶片西车间、老设备车间、质检处计量室、机加一、二车间、产服车间、风机试车站、通风车间、汽轮机试车站等共计52个点位，并对52个点位进行了用水、用暖管网监测。
　　公共区域用水监管，实时在线查看功能、用水能耗实时图形展现功能、用水明细查询功能、用水统计功能、用水分析功能、用水管理功能，水管网压力实时监测、远程控制供水停水、便于检修维护等功能。
　　压缩空气压力监测系统：
　　在通风车间、热处理车间、汽轮机试车站、锻压车间等共计52个点位，进行了压缩空气压力监测和安全报警监测。
　　天燃气计量和安全监测系统：
　　在锻压车间、风机试车间、西锅锅筒、物流库房等共计11个点位，进行了天然气计量和安全监测系统。
　　气象监测系统：
　　在技术南楼楼顶按照了气象监测系统，监测气象温度、气象湿度、总辐射1瞬时值、风向瞬时值、风速瞬时值、总辐射1累计值等数据。
　　能源数据填报系统:
　　数据导出、统计分析、指标管理等功能，提供丰富的数据接口，从而满足第三方接入功能。
　　节能控制系统
　　系统具备多种智能策略节能模式：在时间策略设置模式的基础上，通过开闭度调控和传感器的智能联动进行灵活控制、调控阀门设备的运行与停止的多种因素并行管理。
　　OPC对接功能：
　　采用载波技术实现对现场水、电、气等能源数据信息的采集与传输，并通过OPC的方式，把现有的数据集中上传到智慧能源远程监管与控制管理平台。
　　5、软件平台扩展、扩容性：
　　软件平台设计思想为基础框架完整并且支持快速二次开发，系统平台提供二次开发的详细API和系统服务接口使用说明，API说明文档详细简要易于上手，为用户实现功能扩展提供良好的支持，易扩容、扩展。
　　6、售后服务：
　　凯星电子匹配的技术人员和售后人员，我们可以接报后30分钟内响应，24小时内到达现场，48小时内处理完毕。
　　7、设计依据
　　(1)《国家机关办公建筑和大型公共建筑分项能耗数据采集技术导则》住房城乡建设部
　　(2)《节能监测技术通则》GB/T 15316-1994
　　(3)《智能建筑设计标准》GB/T50314-2000
　　(4)《国家机关办公建筑和大型公共建筑分项能耗数据传输技术导则》住房城乡建设部
　　(5)《公共建筑能耗远程监测系统技术规程》JGJ/T 285-2014
　　(6)《信息安全技术网络基础安全技术要求》国家公安部GB/T20270-2006
　　随着移动互联网﹢、大数据时代的到来，凯星公司利用自主研发的“新一代电力线载波通信技术”实现“智慧能源远程监管与控制系统平台”，为用户提供“能源物联网远程监管控制大数据平台”，涵盖能效监管、能源控制、能耗诊断、安全预警、环境监测等。
